『Z～NAMA GAME SPOOL（ズーナマゲームスプール）MID SHALLOW（ミッドシャロ―） ＃5000／＃4000』は、16lb～20lbのナイロンラインや、ナマズ用としては少し細めの、PEライン3～5号を愛用するナマズファンのために開発された、「深めの浅溝スプール」です。

　5000番スプールは、「ナイロン20lb／100m・PE5号／80m・PE4号／100m」とするため、溝の深さを6.75ｍｍに設定。

　4000番スプールは、「ナイロン16lb／100m・PE4号／80m・PE3号／100m）とするため、溝の深さを7.25ｍｍに設定。

　100ｍ巻きで販売されている20lb／16lbのナイロンラインや、ナマズ用として販売されている80ｍ巻きＰＥライン3～5号を、 下巻きをせずに、ぴったり巻けるようにしました。

　アフターパーツ市場に流通している、いわゆる一般的な「浅溝スプール」が、「細目のライン用」となる「超浅溝」のものが多いのに対し、当製品は「太号数のライン」の使用を考慮した「深めの浅溝」とする、「ミッドシャロ―（中浅溝）コンセプト」に基づき、専用設計されている点に、特徴があります。

　素材には、『SNAKE GAME SPOOL（スネイクゲームスプール）』、『Z～NAMA GAME SPOOL（ズーナマゲームスプール）』でも採用し実績のある、高強度・軽量素材「A7075 超々ジュラルミン」をも上回る、7000番系 超高力特殊アルミ合金を採用。

　さらに、スプールを上げ底にして浅溝スプールとするために、ベアリングとシャフトが入る回転軸部から、スプール外周側に向かって、3方向に120度間隔で伸びる支持部によって、スプール外周部をフローティングさせて支える「３点支持（トライサポート」構造」を採用しました。

　これにより、スプールにかかる荷重を、ベアリングが入る部分の直上に設けた支持部で支えられ、剛性面にも考慮した設計となっています。

　その他、スプール全体の薄肉化と、支持部に至るまでブランキングを施した、軽量化チューンを実施しました。

　その結果、5000番スプールは、約１７．３ｇある純正スプールに対して約１１．８ｇ（約３２％減）。

　4000番スプールは、約１４．９ｇある純正スプールに対して約９．５ｇ（約３６％減）の軽量化を達成しました。

　無駄な下巻きが不要になったため、ナイロンラインの場合では、100ｍをぴったり巻いた状態での「セッティング重量の軽量化」にもなり、低慣性チューニングスプールとして、軽いプラグのロングキャストが可能となったほか、バックラッシュトラブルも激減しました。

　爽快なキャストフィールと、快適な釣りを、お楽しみください！

「３点支持（トライサポート）構造」＆「ベアリング上で荷重を受ける高剛性設計」

　「浅溝スプールの設計」のポイントは、「ラインが巻かれるスプール外周側と、ベアリングが入る回転軸部との間を、なんらかの支持方法で上げ底にして、下巻きをせずに、巻けるラインの量を調整しつつ、対象とする釣りが求める負荷に耐えられるように、剛性を確保しながらも、無駄な肉を可能な限り落として、いかに軽量化しながらも、回転バランスを取るか？」という難しさがあります。

　また、「トラウト用」と「ライギョ・ナマズ用」でも、使用するラインも、スプールにかかる負荷も、すべてが異なり、想定するスプールの使用用途に応じて、どこの要素を際立たせるか？という点が、設計上重要なポイントになります。

　「ズーナマゲームスプール　ミッドシャロ―」の設計にあたっては、時にライギョもヒットしてしまうナマズ釣りにおいて、負荷が大きな釣り物であり、なおかつ、PEラインによる強引なファイトや、根がかりはずしなどもする場合も考慮し、「高剛性」であることを重視して設計しました。

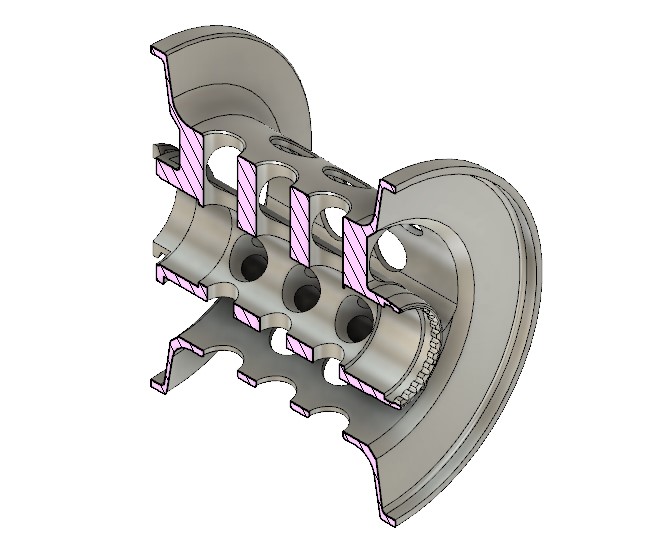

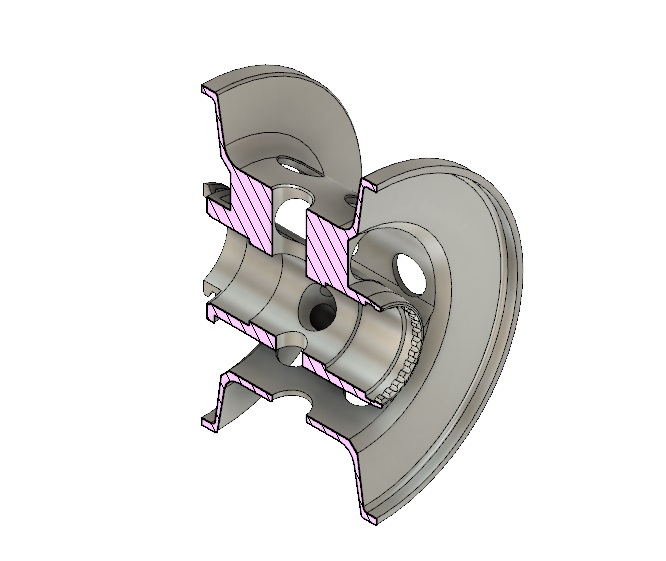

　そのため、ベアリングとシャフトが入る回転軸部から、スプール外周側に向かって、3方向に120度間隔で伸びる支持部によって、スプール外周部をフローティングさせて支える「３点支持（トライサポート）構造」を採用しました。

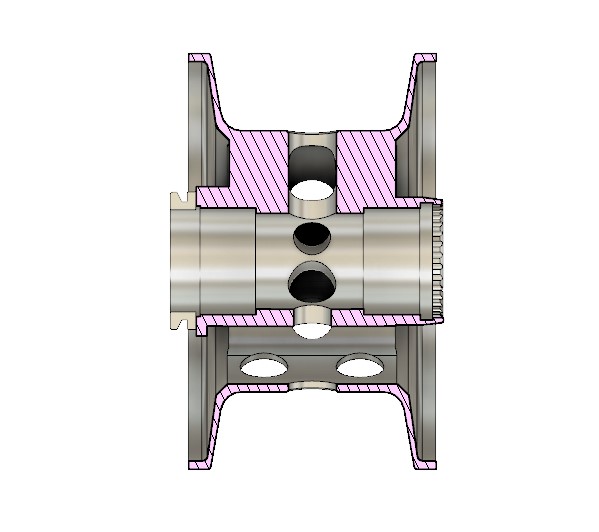

　また、スプールにかかる荷重を、ベアリングが入る部分の直上で支えられる、高剛性構造を採用しました。

　伸びが無く、フッキング等の衝撃が、ダイレクトにスプールに伝わる、PEラインを使用している場合には、特に安心感が生まれます。

薄肉化＆ブランキングによる軽量化

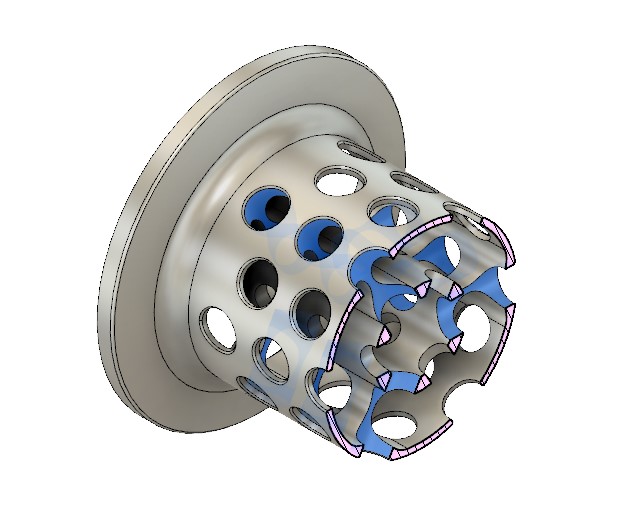

　キャストの際に障害となる、「慣性モーメント」低減のため、強度を保ちつつ、薄肉化 ＆ ブランキング（肉抜き）チューンを実施しました。

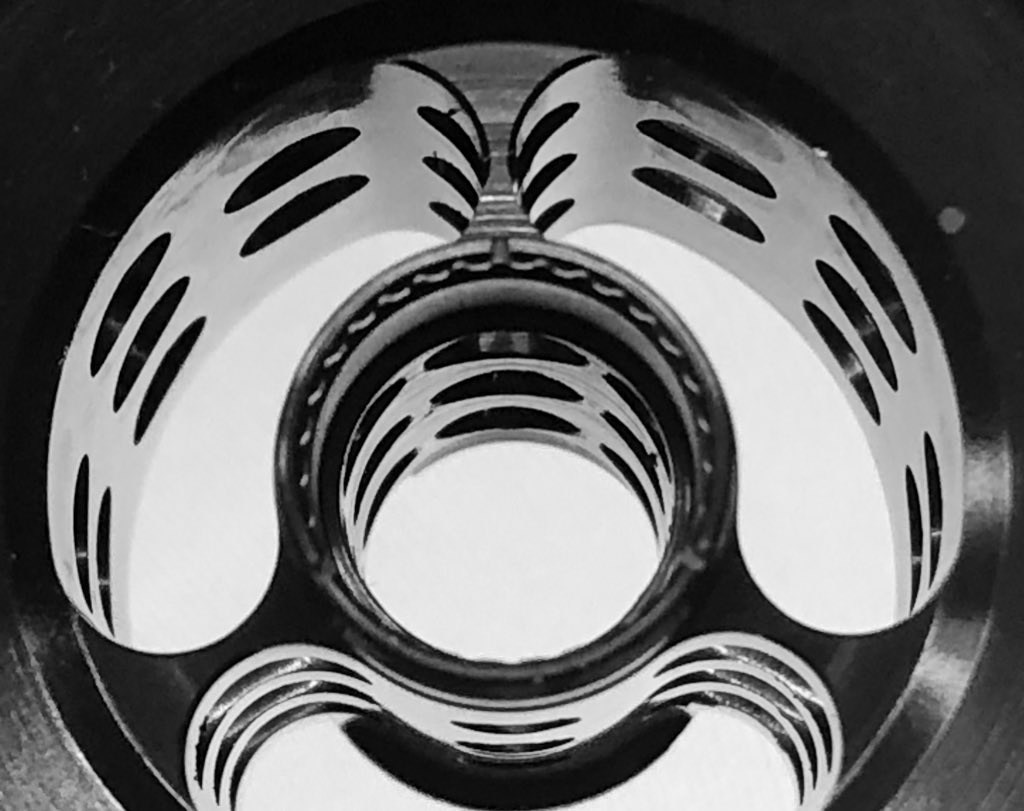

　スプール外周部と軸部を支える、3本の「支持部」にもブランキングを施し、可能な限り軽量化をしています。

ズーナマゲームスプール　ミッドシャロー　ABU＃5000

　「ウルトラキャストデザインスプール 採用モデル」専用

スプール重量 11.8ｇ

（純正Spool 17.3ｇ比 約32%減）

希望小売価格：税別12,600円（税込13,860円）

ズーナマゲームスプール　ミッドシャロー　ABU＃4000

「ウルトラキャストデザインスプール 採用モデル」専用

スプール重量 9.5ｇ

（純正Spool 14.9ｇ比 約36%減）

希望小売価格：税別12,600円（税込13,860円）

≪参考実測ライン≫

・サンヨーナイロン　アプロードGT－R 　ピンクセレクション　　0.37mm（5号/20lb）‐100m　／　0.33mm（4号/16lb）‐100m

・バリバス　ナマズ マックスパワー　（トロピカルカラー）（5号80ｍ）／（4号80ｍ）

・シマノ　ハードブル　（フレッシュグリーン）（4号100ｍ）／（3号100ｍ）

　ナイロンライン14lb（3.5号）以上の使用の場合、特に問題ないことが確認できております。
　PEラインを使った、ナマズゲーム以外に、ナイロンラインを使った「ブラックバス、本流トラウト」などの用途でも、ご利用いただいております。

　ただし、14lb（3.5号）よりも細いラインを、強いテンションで巻いた場合、伸びたラインが収縮する際の力で、スプールのフランジが開いたり、変形する場合も考えられますので、予めご了承ください。

※写真はスネイクゲームスプール6000番サイズの例です。スプール幅が広く、写真も見やすく説明がしやすいため、共通の使い方の解説とさせていただいております。使用法は、「ズーナマゲームスプール ミッドシャロ―　＃4000・＃5000」の場合も、同様です。

・メンテナンスについて①

　塩分を含む、汽水域で使用した場合は、スプールの腐食を防ぐため、釣行後は真水で塩抜きをしてください。

・メンテナンスについて②

　ベアリングへ注油する際は、スプールからベアリングを外して行ってください。

　スプールにはまったままのベアリングに注油をすると、余分なオイルが、スプール軸の穴からラインに染み込み、ラインを汚したり、劣化につながる場合があります。

・表示重量について

　表記している重量については、開発に使用したリールの純正スプールや当商品の実測値となります。AbuGarcia社製「Ambassadeur」シリーズの製品誤差。当商品ごとの製品誤差や、電子秤の計測精度などにより、 実際は前後します。

・表示ラインキャパシティについて

　ラインキャパシティは、巻き取りのテンションや、ラインメーカーによって、たとえば同じ号数でも太さや真円性が異なるため、前後します。目安としてお考え下さい。

・スプールとフレームの接触について①

　ズーナマゲームスプールを組み込んだ際、スプール外縁部がフレームと接触し、スプールが回らない場合は、フレームの歪みが主な原因として考えられます。そのような症状が出たら、新品のフレームへの交換をお試しください。

・スプールとフレームの接触について②

　リールに高負荷がかかる釣りでは、リールのフレームが歪んで平行度や同心度が狂ったり、スプールを支えるシャフトがファイト時にたわんで（曲がって）しまい、ハンドル側スプールエッジがフレームに干渉して、削れる場合があります。これはウルトラキャストデザインスプールを採用するアンバサダー特有の事象ですので、あらかじめご了承ください。

もし、そのような症状が出たら、新品のシャフト、又はフレームへの交換をお試しください。

・アルマイトに関する内容①

　ズーナマゲームスプールは、アルマイト加工によって、表面処理をしています。このアルマイト加工には、切削時のジュラルミン素地に付いた模様。わずかな油分などの異物による染色への影響。処理ロットごとの染料の色味（彩度）の違いや、加工日の温度湿度などによって、色味や、つや有り・つや消しの違いなどにばらつきががありますので、ご容赦ください。

・アルマイトに関する内容②

 　サミングの際、親指が触れるスプール外縁部は、指との摩擦によってアルマイト被膜が薄くなるため、色が抜けて薄くなりますが、使用に問題はごさいません。

・ベアリングのはめあいについて

　アルマイト処理で素材の上にのる酸化被膜の膜厚は、処理ロットごとにばらつきがあり、若干の差が出ます。ウルトラキャストデザインスプールは、ベアリングの挿入が必要ですが、きつくて挿入ができない事態をふせぐため、被膜が厚くなった際のことを考慮し切削しているため、ベアリングを挿入した際、摺動方向に動き、はめあいがゆるめのものが存在しますが、ご使用に問題ありませんので、安心してお使いください。

・ラインの巻き始めるときの注意点

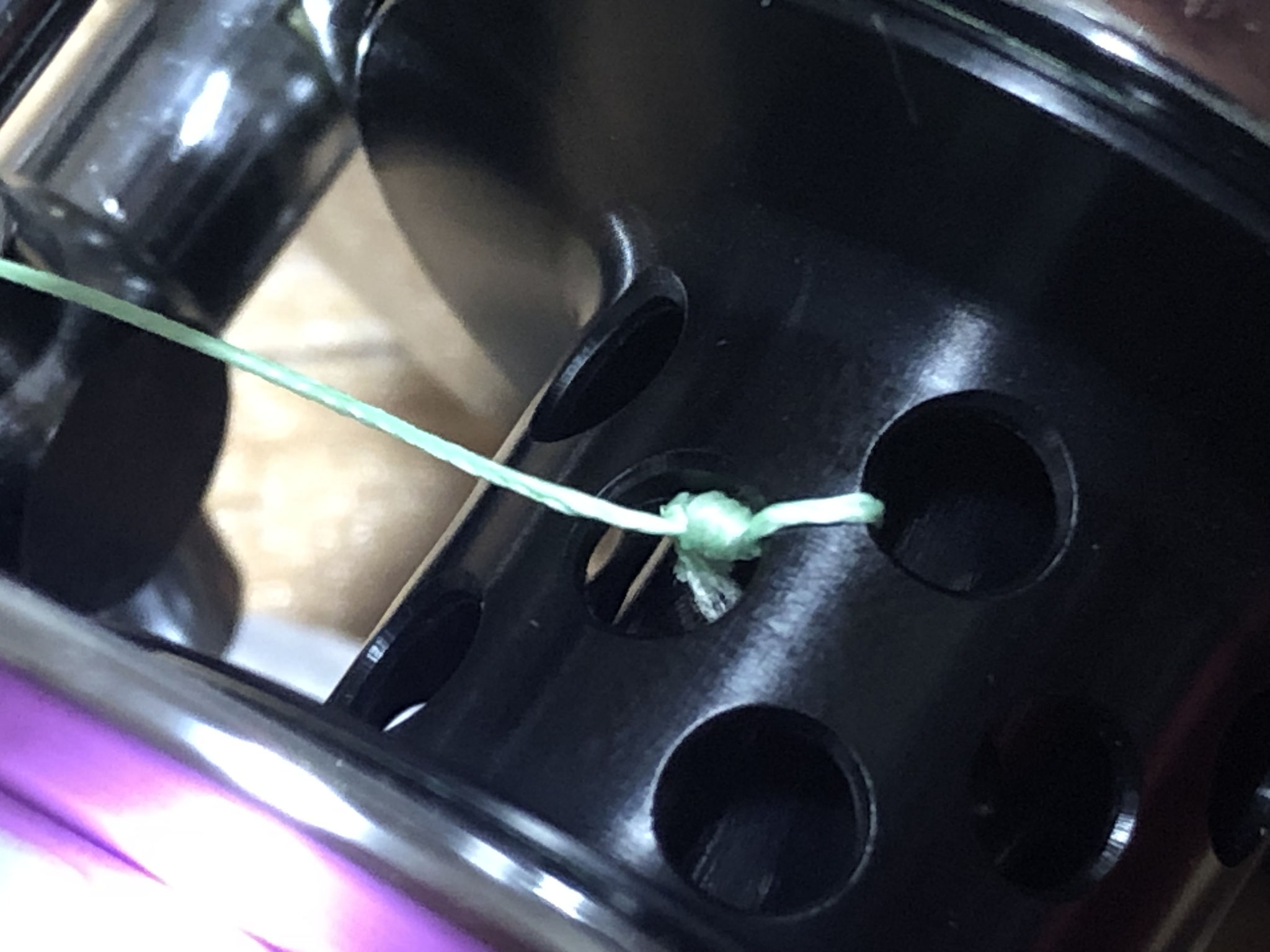

　スプール軸の穴（アンチスリップホール）にラインを通して結ぶ際、ラインにテンションを掛けて強くこするように引っ張りながらラインを絞めようとすると、ラインが切れることがあります。これは、穴の表側（ラインを巻く側）は、面取りがしてありますが、穴の内側（シャフトが通る側）は、面取りができないため、穴の縁が鋭くなっており、ラインに傷が入りやすいことが原因です。

　ラインを結ぶ際は、ユニノットで結びこぶを作ったら、スプールの穴のエッジでラインをこすり（削り）傷を入れないように、指で結びこぶを絞めながら縮め、結束してください。

・使用上の注意点①

　キャスト中にラインが出きってしまうと、スプール軸にショックが加わり、破損・変形等につながる場合がございます。

・使用上の注意点②

　根がかりなどで、ラインを切断する際は、ライン切断具等をご利用ください。リールごと引っ張って切断すると、スプールやシャフトに負荷がかかり、破損、変形する場合があります。

・使用上の注意点③

　極細のナイロンラインを使用すると、スプールとインナーフレーム間に生まれる隙間にラインが入ってしまい、糸噛み、糸落ちのトラブルが発生する場合がございます。

・互換性について

　当商品は、AbuGarcia社製「Ambassadeur」シリーズ専用商品として開発しました。他社製リールでの使用についての互換性は不明です。使用については、自己責任でお願いいたします。

・適合機種について①

　当商品は、スプール直径が約39㎜であり、スプールからシャフトが抜ける（シャフトがスプールから分離する）、ウルトラキャストデザインスプール採用モデルの、5000番および4000番サイズに、お使いいただけます。
ABU社製リールの中には、「プロマックス5600タナベスーパー」等のように、「ウルトラキャストデザインスプールを採用する5000番クラス」でありながらスプール直径が37mmであり、スプール径が39mmである当商品は使用できないリールがございます。購入前に、必ずお手持ちのリールのスプールサイズをご確認ください。

・適合機種について②

　「４５００××××や、５５００××××に使用できますか？」などのように、リールの適合についてお問い合わせいただきますが、ABU社製リールはカップを入れ替えて使用することができ、特に中古でご購入された場合は、表示モデルと実際のモデルが異なる場合があります。また、同じモデル名でも、数タイプあるものも存在するため、適合については、回答できません。

　ご購入前には、必ずリールを分解し、「スプール直径が約39㎜であること。スプールからシャフトが抜ける（シャフトがスプールから分離する）こと」の2点をご確認ください。この条件に合致すれば、お使いいただけます。

・クリックアンドコグギアについて①

　基本的に、快適に使用できていた状態で、リールに使われていたギアをそのままお使いください。

　スプールにはまっている白い樹脂製のギア「クリックアンドコグギア」には、「爪有り（部品番号19373）」と、「爪無し（部品番号23404）」の2種類があります。

　例えば、「部品番号5152（チューニングギア）」を使われているリールには、「部品番号19373のクリックアンドコグ」がマッチします。23403のクリックアンドコグを入れると、きつくて、回転が悪く、異音が発生し、使えません。部品同士の相性があるので、必ずリールごとの適合を見て取付してください。

・「クリックアンドコグギア」について②

　スプールにはまっている白い樹脂製のギア「クリックアンドコグギア（部品番号19373、又は23403）」は、成形品のため製品ごとにばらつきがあり、「はめあいがきつめ、又はゆるめ」、「シャフトが通る穴のセンターが微妙にずれて回転に影響を及ぼす」ケースがあります。

　この場合は、いくつかのギアをお試しいただくか、はめあいがきつい場合は、クリックアンドコグギアの、ギザギザしているはめ込み部分をヤスリ等で軽く削るなどの加工をして、調整してください。

　はめあいがきつい場合は、板などにギアを押し当てると、「パチン」とはまりますので、お試しください。

※１：開発時に使用したリール

　純正スプールの測定対象として、下記モデルのリールに使用されているスプールを使用しました。

・4000番クラス： AbuGarcia Ambassadeur 4600RD IMAE　純正スプール（14.9g）

※２：参考実測ライン

・サンヨーナイロン　アプロードGT－R 　ピンクセレクション　　0.37mm（5号/20lb）‐100m　／　0.33mm（4号/16lb）‐100m

・バリバス　ナマズ マックスパワー　（トロピカルカラー）（5号80ｍ）／（4号80ｍ）

・シマノ　ハードブル　（フレッシュグリーン）（4号100ｍ）／（3号100ｍ）
